關于填料的詳解!發布日期:2021-08-13


污水處理填料根據進水水質和處理程度確定總生物量,依據填料附著生物量確定填料品種,依據池型、流態和施工安裝條件等選擇填料類別。填料材質應對微生物無毒害、易掛膜,并具有質量輕、強度高、材質抗老化、比表面積大和不宜結垢等性能。


填料的分類及性能


1、懸掛式填料

懸掛式填料包括軟性、半軟性、彈性及組合填料。

1. 軟性填料易結團,且易發生斷絲、中心繩斷裂等情況,其壽命一般為 1 年~2 年。軟性纖維填料,外形如圖 1 所示,規格如表 1 所示。

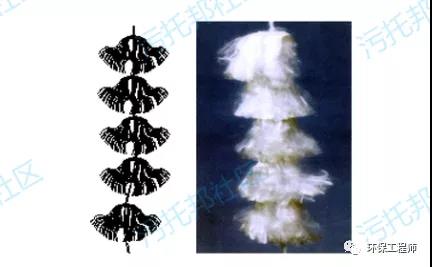

圖 1軟性填料外形圖


表 1 軟性纖維填料規格



2. 半軟性填料具有較強的氣泡切割性能和再行布水布?xì)獾哪芰Α炷っ撃ばЧ^好、不堵塞, 使用壽命較軟性填料長,但其理論比表面積較小且造價偏高。外形如圖 2 所示,規格如表 2 所示。


圖 2半軟性填料外形圖

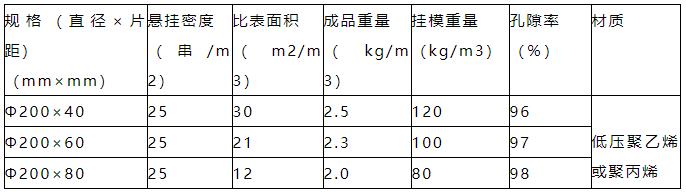

表 2半軟性填料規格參數

3. 彈性填料比半軟性填料更富剛?cè)岵⒓?,其?1 代結構呈瓶刷狀(見下圖 3);其第 2 代呈片狀,且剖面呈 X 形燕尾狀,彈性絲隨中心扣周邊放射(見下圖 4),該填料具有更大的空隙率、更高的氣泡切割能力;可提高氧利用率,是一種節能型的彈性立體填料。規格如表 3、4。

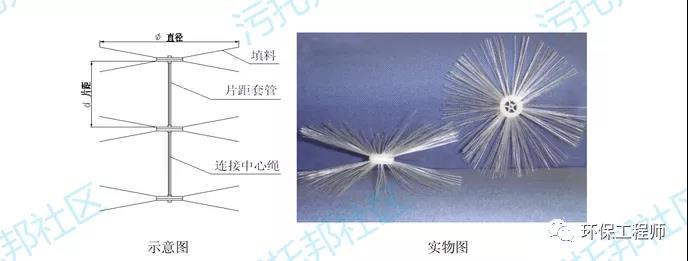

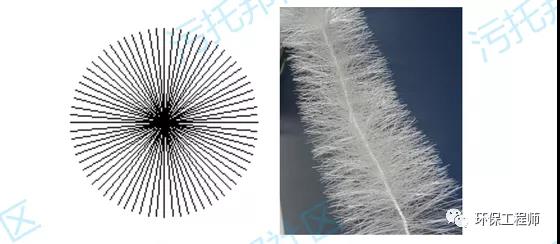

圖 3瓶刷狀彈性立體填料外形圖

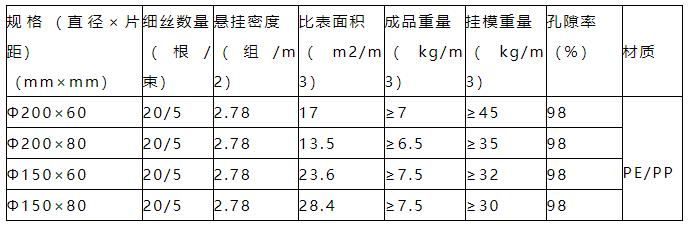

表 3瓶刷狀彈性立體填料規格參數

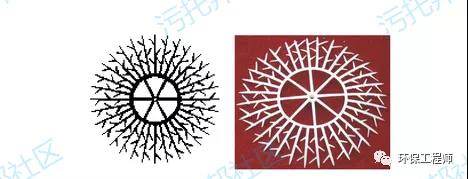

圖4 形燕尾狀彈性立體填料外形圖

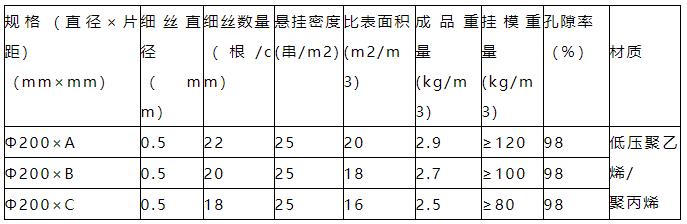

表4 形燕尾狀彈性立體填料規格參數

4. 組合填料是鑒于軟性、半軟性存在的上述缺點并吸取軟性填料比表面積大、易掛膜和半軟性填料不結團、氣泡切割性能好而設計的新型填料,其污水處理能力優于軟性、半軟性填料。填料的外形如圖 5 所示,規格如表 5 所示。

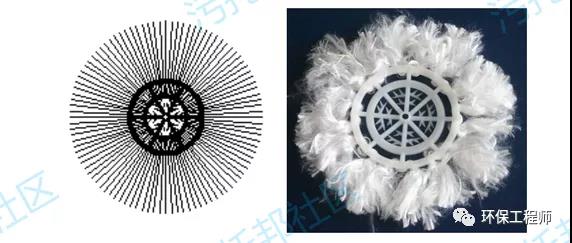

圖 5組合填料外形圖

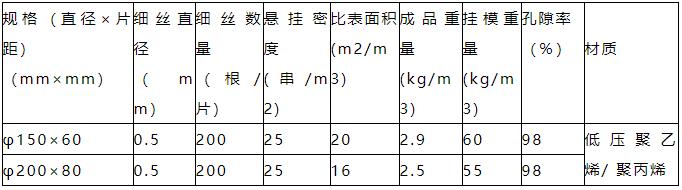

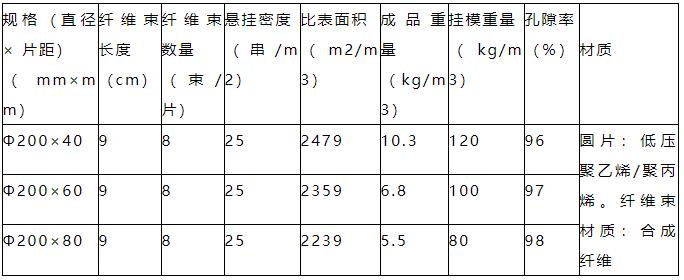

表 5纖維束組合填料規格參數

2、浮掛式填料

浮掛式填料又稱自由擺動填料,其結構是填料的頂部裝有浮體,中間為懸掛式填料,池底裝預埋鉤或用膨脹螺栓方式固定,隨水流和曝氣的推動可以自由擺動。適宜應用于大型污水處理工程, 特別是擬選用懸浮填料又怕堆積的水處理工程;更適用于大型水域的河流、湖泊等不宜鋼支架懸掛又不宜懸浮散裝的典型工程。外型如圖 6,規格參數如表 6 所示。

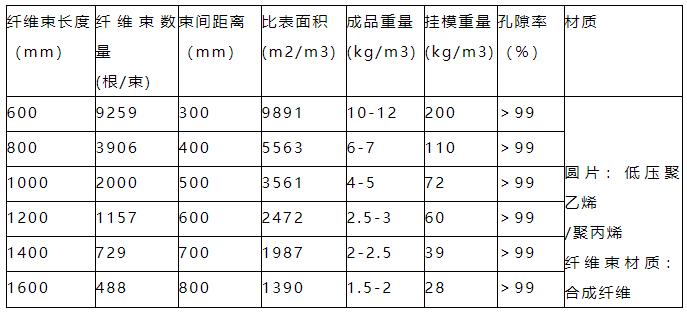

表 6浮掛填料規格參數

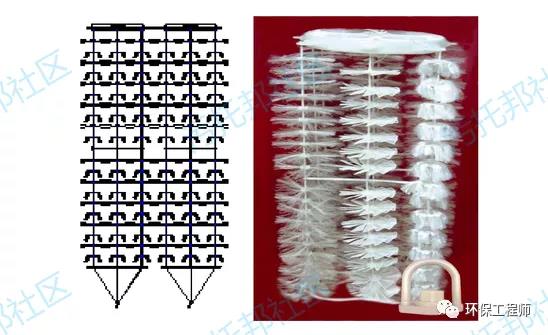

圖 6浮掛填料外型圖

3、懸浮填料

懸浮填料有球形、圓柱形、方粒形等等,大小不一、比重不一、空隙也不一,具有不同水質、不同容器結構、裝不同形狀填料的靈活性、優化性。填料特性具有充氧性能好,掛膜快,掛膜量多, 生物膜更新性能好;使用壽命長,更換簡單等優點,已越來越被廣泛應用。外形如圖 7,8,9,10 所示,規格參數如表 7 所示。

表 7懸浮填料規格參數

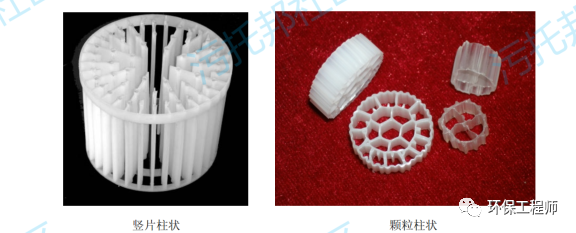

圖 7柱狀懸浮填料

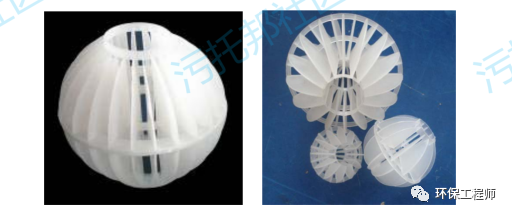

圖 8球形懸浮填料—多面空心球形

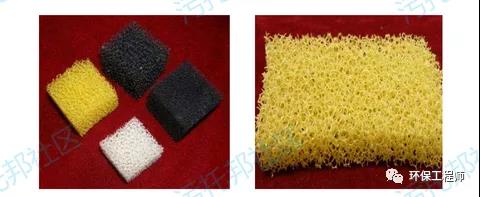

圖 9聚氨酯生物填料

10組合懸浮填料

2、填料的安裝


1、懸掛式填料安裝

a) 懸掛式填料的組裝需兩端固定,一般宜采用橫拉梅花式和直拉均勻式。

b) 接觸氧化池宜設置兩層懸掛支架,將填料兩端固定在支架上,底層支架應高于曝氣頭 200mm以上。支架宜采用不銹鋼管、角鋼、槽鋼及繃緊繩等材料。

填料安裝方法示意圖:

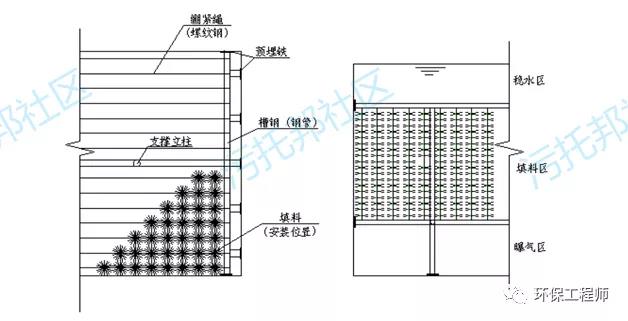

圖1 懸掛支架安裝示意圖

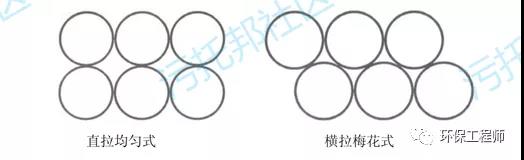

圖2 懸掛填料的組裝方式

2、浮掛式填料的安裝

a) 浮掛式填料僅需底端固定,宜直接固定在池底預埋鉤或膨脹螺栓吊鉤上。

b)在接觸氧化池設置分層固定屜架,將浮掛式填料底端固定在屜架上。

c)老池改造可采用重墜或砼墜固定浮掛式填料的底端。

d) 填料層應高于曝氣頭 200mm 以上。填料支架宜采用不銹鋼管、角鋼、槽鋼等材料。

填料安裝方法示意圖:

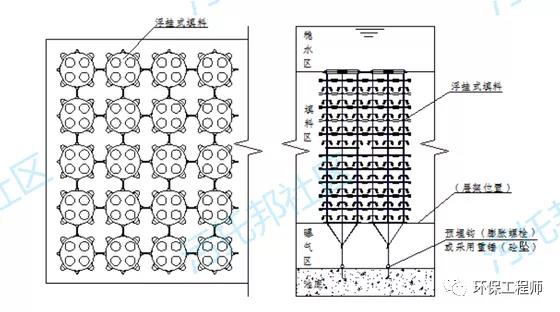

圖3 浮掛式填料安裝示意圖
3、懸浮填料的安裝

a) 宜在池底設置格網,格網應高于曝氣頭 200mm 以上。

b) 在接觸氧化池的進出口設置格網,格網的網孔應小于填料的外形尺寸。

c) 單池尺寸較大時,宜用格網將接觸氧化池分為若干個單元,在每個單元內投加填料。

d) 單池長寬比過大時,可以設置氣提裝置將出口端的填料回流到進口端。


來源:《環保工程師》
